マイクロソフトのエクセルで
バルーン図面を作成できます。
バルーン図面作成 エクセルテンプレートの無料ダウンロード
シェアウェアですが無料の試用ができます。
作者：EK-TECHさん
動作OS：Windows 10
エクセル2013以上
※14日間の試用が可能です。
製造業にて、製作した製品の
品質を証明するための
バルーン図面が要求される
場面が多くあります。
その際に、
対象となる寸法や
記号のバルーンの追加が
手作業になるため、
効率化が難しく
単純作業の繰り返しで
ミスも生じやすい業務です。
このバルーン図を
図面に付加する処理を
サポートするツール
（エクセルテンプレート）
になります。

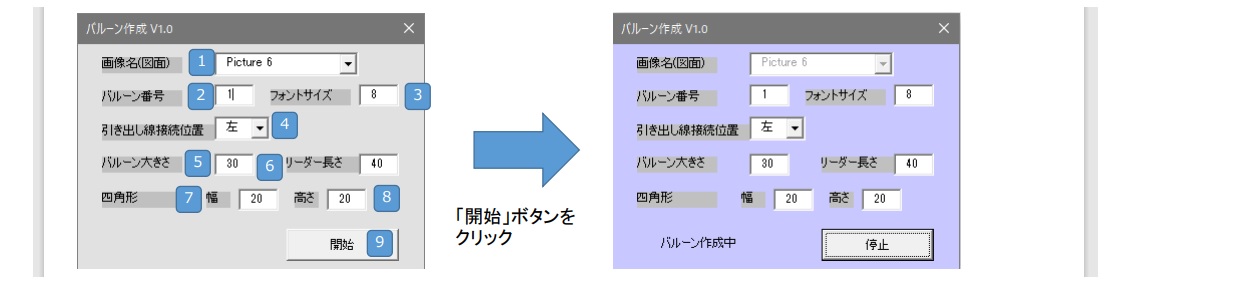

◆作成開始画面で出来る操作
１：図面として貼り付けた画像名（リストより選択）
２：バルーン番号
３：バルーン番号のフォントサイズ
４：バルーンから見た寸法位置
５：バルーン円のサイズ
６：バルーン円と寸法をつなぐリーダー長さ
７：寸法位置に表示される四角形（補助要素）の幅
８：寸法位置に表示される四角形（補助要素）の高さ
９：バルーン作成を開始します。
詳細は付属の操作説明書を参照ください。
画像付き説明となっています。
