エクセルで簡単な横断図の作成するテンプレートです。
エクセルで横断(工事用)テンプレートの無料ダウンロード
フリーソフト(無料です)
作者:masa さん
動作OS:Windows 11/10
エクセルで簡単な横断図の作成するソフトです。
LHデータを入力してDXFを作成します。
工事用測量で使用するために作ってあるので、
野帳データをそのまま入力する感じで作成してあります。
使い方詳細は同封してあるPDFを見てください。

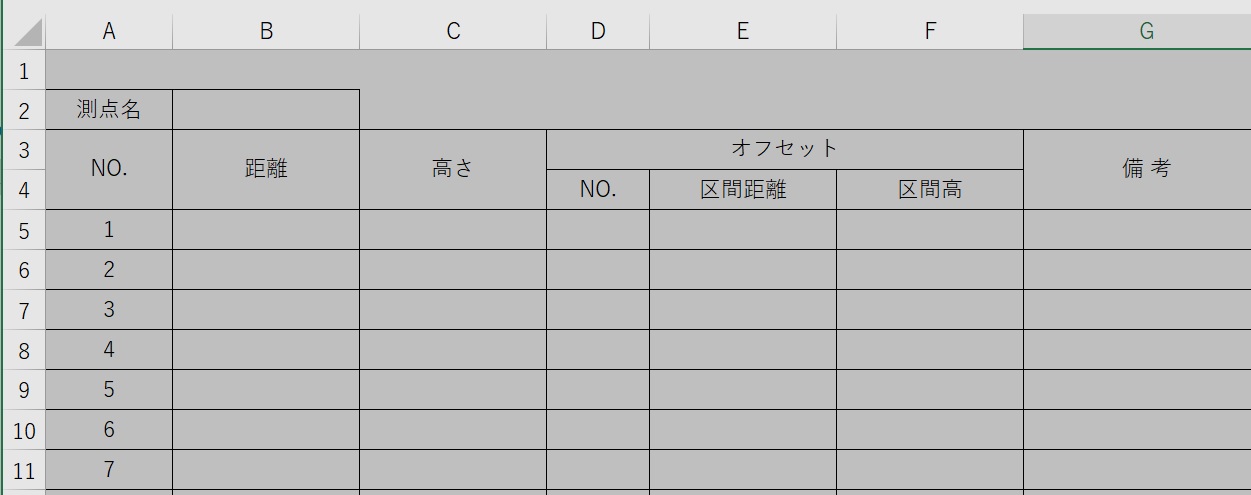

◆測点名
測点名は、センター線の上部に記載されます。
基本データ
NO.はオフセット計算時に使⽤します。
距離はセンターからの追加距離を⼊⼒してください。
⾼さは標⾼を⼊⼒します。
オフセットデータ
オフセットNO.は、オフセット計算時の基準データ位置を指定します。
基本データNO.の距離、⾼さを基準にしてオフセット計算を⾏います。
区間距離は基準データ距離からのオフセット距離を⼊⼒します。
区間⾼は基準データ⾼さからのオフセット⾼を⼊⼒します。
