エクセル 枠組足場計算

エクセル枠組み足場計算テンプレート

エクセル 枠組足場計算は枠組足場最下層の建枠の強度検討、風荷重の
算出と壁つなぎの強度検討を簡便に実施することができます。

エクセル 枠組足場計算のダウンロードはこちら
シェアウェア有料です。作者:M’sシステムさん
試用期限:2週間(印刷機能制限)
動作OS: Windows 8/7/Vista
エクセル2013

■主 要 な 機 能

◆最下層建枠の鉛直荷重の計算
・足場の自重と積載荷重から、最下層の建枠に作用する鉛直荷重を算出します。
・上記算定の計算書を作成します。

◆壁つなぎ荷重の計算
・地域区分や近隣高層建築物等の施工条件から風荷重を算出し、壁つなぎの安全性を検討することができます。
・上記算定の計算書を作成します。

◆簡易的なデータベース
・データベース形式にしていますので、データ管理が容易です。

特に、風荷重の計算に適用する図表と採用値を確認することができ、
その計算過程を明確に示すことができます。

簡易的なデータベース形式としていますので、データ数が多い場合のデータ管理も容易です。
なお、計算方法は仮設工業会編
「足場・型枠支保工設計指針」を参考としています。

◆データの操作

レコードの操作

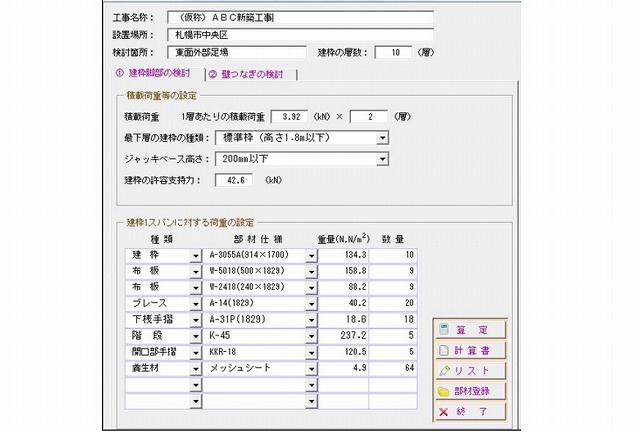

このシステムでは、検討箇所ごとに入力データを管理する、簡易的なカード型データベース形式を採用しています。
条件設定画面の[前に移動]、[後に移動]、[新規]、[削除]ボタンなどを用いて、
検討箇所ごとにデータを格納した一枚のカード(レコード)を
移動、作成、削除することによって入力データを操作することができます。

◆レコードのリスト表示・印刷・移動

条件設定画面の[リスト]ボタンをクリックすると、リスト表示画面が表示されます。
リスト表示画面の[印刷]ボタンから、一覧表の印刷プレビュー・印刷を行うことができます。
また、リスト表示画面における「データ移動」ボタンは、リストから選択したレコードに移動する際に利用します。

その他使い方の詳細は付属のReadmeテキスト付属のアドレスでご確認ください。
