出来形管理図表 for Excel
新潟県土木工事標準仕様版は
土木工事における
出来形管理図表を作成するエクセルテンプレート。
※マクロや関数などを利用した
テンプレートを紹介しています。
出来形管理図表 for エクセルの無料ダウンロードはこちら
フリーソフト無料です。
作者：(株)飯塚建設さん
動作OS：Windows 8/7/Vista/XP/2000
エクセル2003以降
操作手順１
○Covシートで工事番号、工事名、
施工地、施工業者名を入力します。
手順２
○新潟県土木部発注工事の場合は
｢工種取込｣ボタンで｢単抜設計書.xls｣を読込み、
管理図表内での工種に転用できます。
手順３

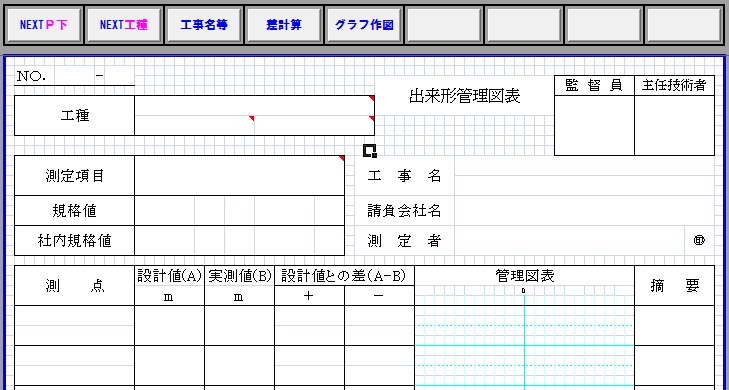

○｢管理図表へ｣ボタンで出来形管理図表が展開します。
各ボタンの説明
｢NEXT P下｣ボタン：
同じシート内で次のページを展開します。
｢NEXT工種｣ボタン：
次の工種用の別シートを展開します。
｢工事名等｣ボタン：Covシートで入力した工事名・
請負会社名などを現在の管理図表シートに転記します。
｢差計算｣ボタン：
入力した設計値と実測値との差を出力します。
｢グラフ作図｣ボタン：
入力データから管理図表グラフを出力します。
(差計算を行っておく必要があります。)
手順４
○工種欄の上のセルをダブルクリックします。
工種読込をしている場合は、
設計書の工種リストが出ます。
それ以外の場合は、
新潟県土木工事標準仕様書の
出来形管理基準及び規格値の
編章節の項目がリスト表示されます。
○工種欄の左下のセルをダブルクリックします。
（入力必須）
新潟県土木工事標準仕様書の
出来形管理基準及び規格値の工種リストが出ます。
工種欄の上のセルに
編章節の項目が入力されている場合は、
その項目に限定された工種リストが出ます。
（逆に工種欄の左下のセルに工種が入力されていると、
その工種に限定された編章節の
項目が工種欄の上のセルに出ます。）
工種リストから工種を選択すると、
下の欄の対応した豆図が出力されます。
○工種欄の右下のセルをダブルクリックします。
左下のセルに工種が入力されていると、
その工種に限定された副工種がリスト表示されます。
（入力必須ではありませんが副工種で
測定項目が変化する場合があります。）
手順５
○測定項目欄のセルをダブルクリックします。
工種欄の左下（または右下）の
セルの工種にしたがった
測定項目がリスト表示されます。
リストから測定項目を選択すると
規格値や社内規格値が出力されます。
（社内規格値は規格値の８０％）
手順６
○測点・設計値・実測値は手動入力です。
手順７
○｢差計算｣ボタンで設計地との差を計算させます。
手順８
○｢グラフ作図｣ボタンで管理図表を出力します。
赤線は規格値、緑線は社内規格値です。
手順９
○１ページに入力しきれない場合は
｢NEXT P下｣ボタンで次のページを展開してください。
手順１０
○次の工種を入力する場合は
｢NEXT工種｣ボタンで
次の工種シートを展開してください。
手順１１
○総括表シートの
｢データ抽出｣ボタンで総括表が集計できます。
○総括表シートの
｢測定値のバラツキ｣ボタンで図表が作図できます。
手順１２
○一覧表シートの｢管理図表の
データ抽出｣ボタンで一覧表が集計できます。
