エクセル図解メモの無料ダウンロード

エクセル図解作成ツール
図解メモはを使い、図解を簡易に作成するツールです。
アドインではなくエクセルブックを開いて実行します。

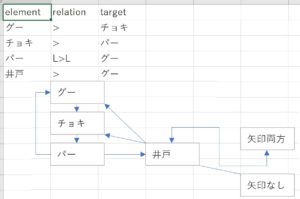

サンプルの画像のように作成できます。

エクセル図解メモの無料ダウンロードはこちら
フリーソフト(無料です)作者:arigato2050 さん
動作環境:エクセル(VBA)(Excel2016で開発しています)開いたらマクロを有効にして利用します。

使い方です。
(1)excelシート上のセルに、文字を配置する(sample1)
(2)Alt+F8などでマクロ「A_DRAW」を実行指示する
(3)A~C列に表が作られるので、これを編集する
・A列C列は、四角いtextboxを作成する指示
・B列は、A列の四角からC列の四角までの結線の種類(A列C列を省略するとその上のセルの値を転用する)
(TBLR(上下左右)の指示があれば、カギコネクタで結合する。さもなくば直線。
 T:上辺、B:下辺、L:左辺、R:右辺に結合、<:A列側に矢印、>:C列側に矢印、
#:一時的に結線の指定を無効にする意(自動描画位置が見難く手で結線を作成した場合など))
(4)Alt+F8などでマクロ「A_DRAW」を実行指示する(sample2)

(画像をコピーする)
(5)画像にしたいセルの範囲を選択しAlt+F8などでマクロ「B_COPY」を実行指示し、他所(ペイントブラシ、Word、Excel、など)に貼り付けて使える
(図形の位置を変更したい場合など)
(6)Alt+F8などでマクロ「C_DELETE」を実行指示すると、自動作成された図形が削除されます
(7)セル上の文字の位置を変えて、
(8)Alt+F8などでマクロ「A_DRAW」を実行指示してください
(9)図形名から「ZUKAIMEMO」を消すと、マクロでは削除されなくなります

インストール・アンインストール方法 ファイルの保存、削除するだけ!
