DS配管サポート設計支援ツールはマイクロソフトのエクセルの
VBAを用いて配管サポートの耐震計算および配管サポート図の作図を行います。
※ダウンロードが無効となったため
作者サイト紹介します。
エクセル設計ツールのダウンロードはこちら
※以下は旧ダウンロードの説明です。
シェアウェア（有料です）
作者：山下 勝市さん
動作OS：Windows 10/8/7
DraftSightおよびエクセル2010以上 が動作する環境
◆起動方法
●ローカルディスクに解凍展開してください。
●「DS配管サポート設計支援ツール.xlsm」を起動してください。
●先にDraftSightを立ち上げておいてください。
●セキュリティレベルを「中」にしてください。
【アンインストール】
●フォルダごと削除してください。
操作方法【スタート】抜粋

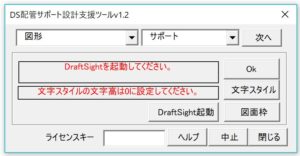

●最初に次のﾌｫｰﾑを表示します。
●ライセンスキーをお持ちの方はここで入力してください。
●空白のまま「OK」ボタンをクリックすると試用版となります。
●試用版では一部機能制限があります。
●図面枠 図面範囲を設定する。
●図形または計算を選択する。
●次へをクリックすると次処理へ進みます。
●配管サポートのパラメトリック作図
●形式一覧
サポート形式を表示
●作図データ
作図データを表示
●図形
A正面図、B平面図、C側面図の選択
●作図
作図開始。
●ブロック
チェックをはずすと分解状態となる。
これら操作方法の詳細はエクセルのファイルを起動したヘルプに図解付きで説明があります。
