DraftSight作図ユーティリティは
各種コマンド実行、文字列、風船、仕上げ記号、溶接記号、配管記号挿入、ねじ穴作図
※ダウンロードが無効となったため
類似テンプレートを紹介します。
エクセルDraftSightの無料ダウンロードはこちら
※以下は旧ダウンロードの説明です。
フリーソフト(無料です)作者:山下 勝市さん
動作OS:Windows 8/7
エクセルl2010以上、DraftSightが必要
◆実行できること
●各種コマンドをコマンドラインに流し込む。
●エクセルの文字列を貼り付ける。
●風船を挿入する。
●仕上げ記号を挿入する。
●溶接記号を挿入する。
●配管記号を挿入する。(ねじ込み、フランジ、溶接、鋳鉄管等)
●断面指示記号を挿入する。
●訂正記号を挿入する。
●ねじ穴、タップを作図する。
◆インストールは
ローカルディスクに解凍展開するだけです。
★最初にDraftSightを立ち上げておいてください。
つぎに
「DraftSight作図ユーティリティ.xlsm」
を起動してください。
アンインストールはフォルダごと削除してください。

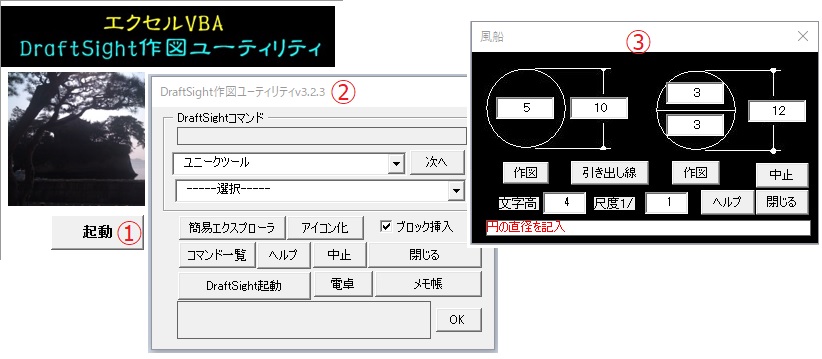

◆実行画面の説明
〇DraftSightコマンドを実行する。
ファイル、設定、作成、編集、表示、ブロック
画層、寸法、文字、印刷、ツール、ユニークツール
〇メニューを選択してOKボタンをクリックしてください。
〇ブロック挿入
ブック挿入のチェックをはずすと分解状態になります。
〇中止 マクロを一時的に中止します。
タイトルシートから再開できます。
〇閉じる マクロを終了します。
〇電卓 電卓を起動します。
〇メモ メモ帳を起動します。
〇ネジ穴 ネジ穴作図ツールを呼び出します。
〇画層設定 画層設定ツールを呼び出します。
