部品配置情報修正マクロ・販売促進版は
「部品配置情報修正マクロ・スタンダード版」から
TOP/BOTに分類する機能を省略したエクセル用のフリーソフトです。
エクセル 部品配置情報修正マクロ・販売促進版の無料ダウロードはこちら
フリーソフト(無料です)作者:sophilさん
動作OS: Windows 10/8/7
・ソフトの概要
回路設計会社から支給されたPDFまたは
エクセルなどによる部品表の文字列を修正し
基板設計会社から支給された
ピックアンドプレースファイルの型番に挿入するための
エクセルのマクロです。
※ 販売促進版ではWindowsで
使用出来ない文字の置換には対応しておりません。
◆使用方法

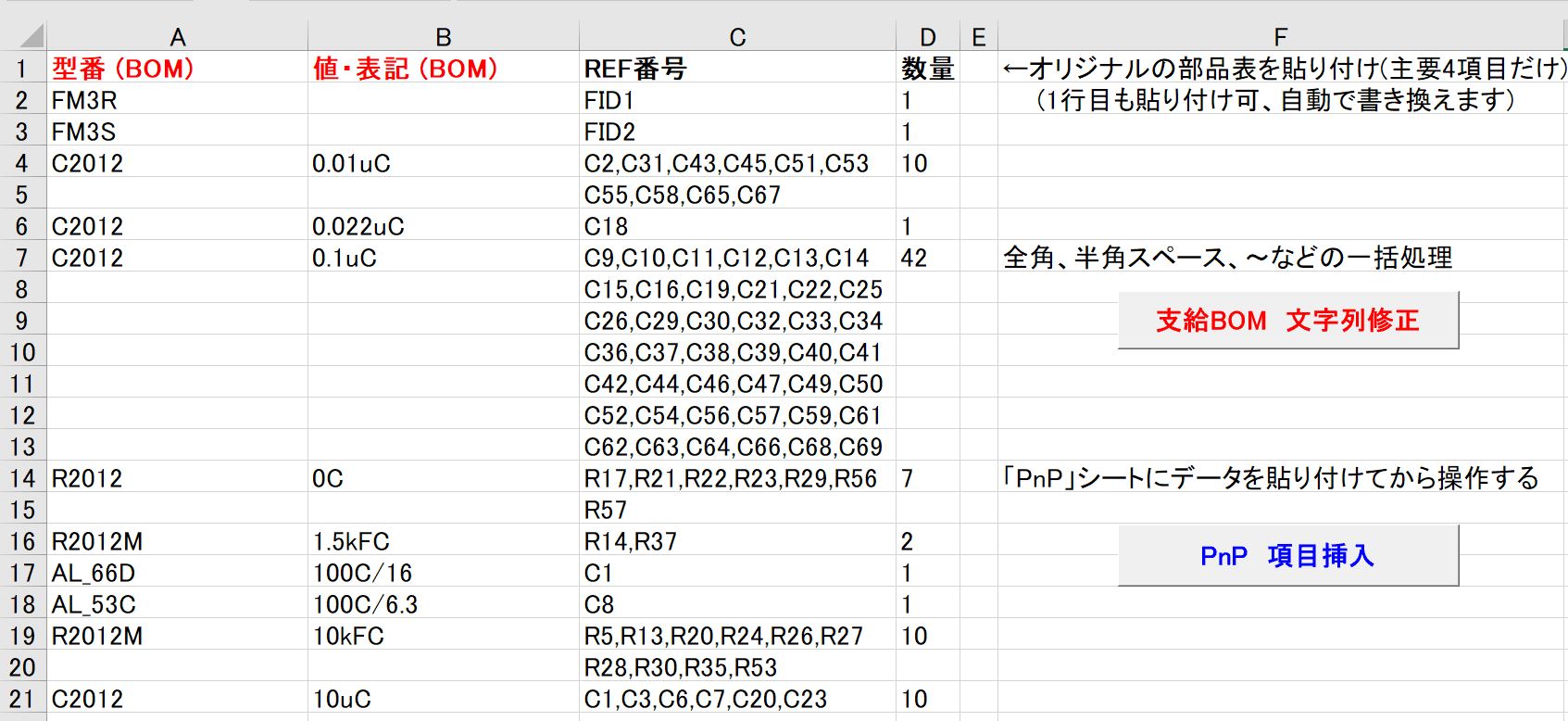

1.支給BOMの貼り付け
「部品表オリジナル」シートに支給された
部品表を各列ごとに貼り付けます。
通常は2行目から貼り付けます。
(1行目からでもエラーにはなりません。)
項目名は会社によって異なるので
各項目の種類は間違えないでください。
PDFの場合は直接貼り付けないで、
Wordを経由して貼り付けると上手くいく場合があります。
2.「支給BOM 文字列修正」
ボタンを押して部品表内の体裁を修正します。
全角文字を半角にするなどの処理を
一括でしてくれますが、パソコンの性能や
部品表の規模によってはその処理に1分以上掛かる場合があります。
Windowsで使えない文字列を修正する機能は有していません。
3.PnPファイルの貼り付け
部品表の貼り付けと同様に基板設計会社から支給された
ピックアンドプレースファイルを「PnP」シートに貼り付けます。
A列がREF番号相当の列になっていることを事前にご確認ください。
4.「PnP 項目挿入」
上記の処理ボタンを押せば、B列に新しい列「
型番 (BOM)」を挿入し、対応した型番を探して記載します。
A列(REF番号)に該当するREF番号が見つからない場合は
< None >と記載されるのでその部品は要チェックとなります。
