Excelで座標計算と作図テンプレート

マイクロソフトのエクセルで測量座標計算と
作図ができるテンプレートです。

Excelで座標計算と作図テンプレートの無料ダウンロード
フリーソフト(無料です)
作者:white6さん
動作OS:Windows 10/8/7
.xlsm形式のファイルです。
このファイルが開ける
エクセルのバージョンが必要です。

◆ソフトの概要

測量座標計算と作図をシンプルに行う
エクセルのマクロツールです。

エクセルの設定で
マクロを有効にしてお使い下さい。

作図はエクセルの作図機能を
利用している為縮尺は設定できません。

作図はあくまでも測量点の
位置関係を表示する機能としてお使い下さい。

◆操作方法

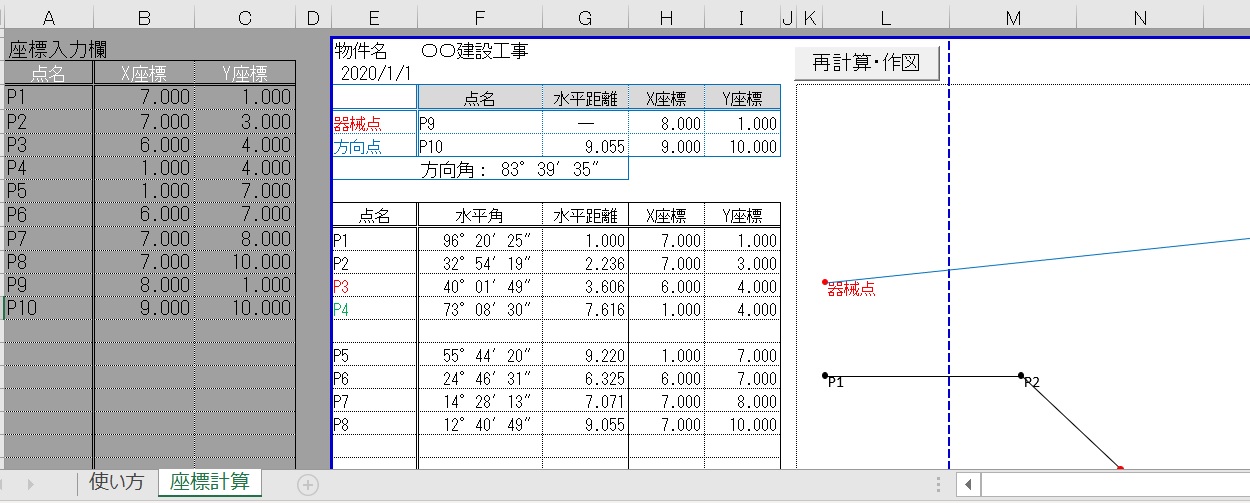

①.シートの左側「座標入力欄」へ
 既知点の点名と座標を入力
 (A4~C104セル)

②.機械点(E5セル)、方向点
 (E6セル)をプルダウンから選択

③.E10~E14セルに
 プルダウンから測量点を選択
 ※無料版は5行目まで計算と作図が実行されます。
 有料版は35行。

④.「再計算・作図」ボタンをクリック
 操作③で点を選択するだけでは
 距離と角度が計算されません。

 必ず最後に「再計算・作図」
 ボタンをクリックして下さい。

◆備考

・測量を専門としている方向けでは無く
 既知点を元に工作物を施工する、
 土木・建築の現場測量向けです。

・エクセルのセキュリティー設定で
 マクロが有効になっていないと機能しません。

・角度と距離の計算値確認は行っておりますが
 万が一計算値が異なっており
 現場工作物等の施工に不具合が生じても
 作者は責任を負いません。
 あくまで自己責任にてご使用ください。
