エクセルでIJCAD配管

マイクロソフトのエクセルで配管設計計算と
図形挿入ができるツールです。

エクセル IJCAD配管ライブラリ無料ダウンロードはこちら
シェアウェアですが試用は無料です。
作者:山下 勝市 さん
動作OS:Windows 10
エクセル2010以上

【作図ツール】
鋼管継手、塩ビ管継手、ポンプ、ブロワ外形図、形鋼

【計算ツール】
ポンプ揚程計算
(相当管長の式、ダルシーワイスバッハの式、

ヘーゼンウィリアムスの式、マニングの式、
NPSH相当管長の式、

NPSHダルシーワイスバッハの式)、
ポンプ容量計算、流量堰の計算
(直角三角堰、60°三角堰、四角堰、全幅堰)、

エアリフトポンプの計算、ブロワ容量計算、
ファン容量計算、ダクト圧力損失計算

【内容】
IJCAD(LT)に図形を挿入する。

[鋼管継手、塩ビ管継手、ポンプ&ブロワ、形鋼]

計算書[エアリフトポンプ、ダクト損失計算、
 ファン容量、ポンプ容量、ポンプ揚程、流量堰]

【動作環境】エクセル2010以上およびIJCAD(LT)が動作する環境。

【インストール】ローカルディスクに解凍展開してください。

【起動方法】

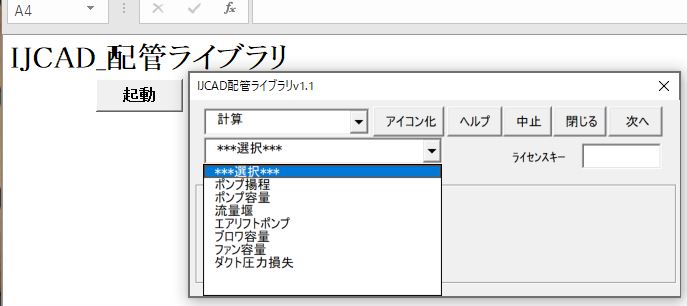

「IJCAD配管ライブラリ.xlsm」を起動してください。
※最初にCADを立ち上げておいてください。

【ライセンスキーについて】
ライセンスキーを入力するまでは試用版です。
最初にライセンスキーを入力してください。
